旋压机

【当前位置】:首页 > 产品中心
res/chanp/20210607/5d1e8bf91de26df3.png

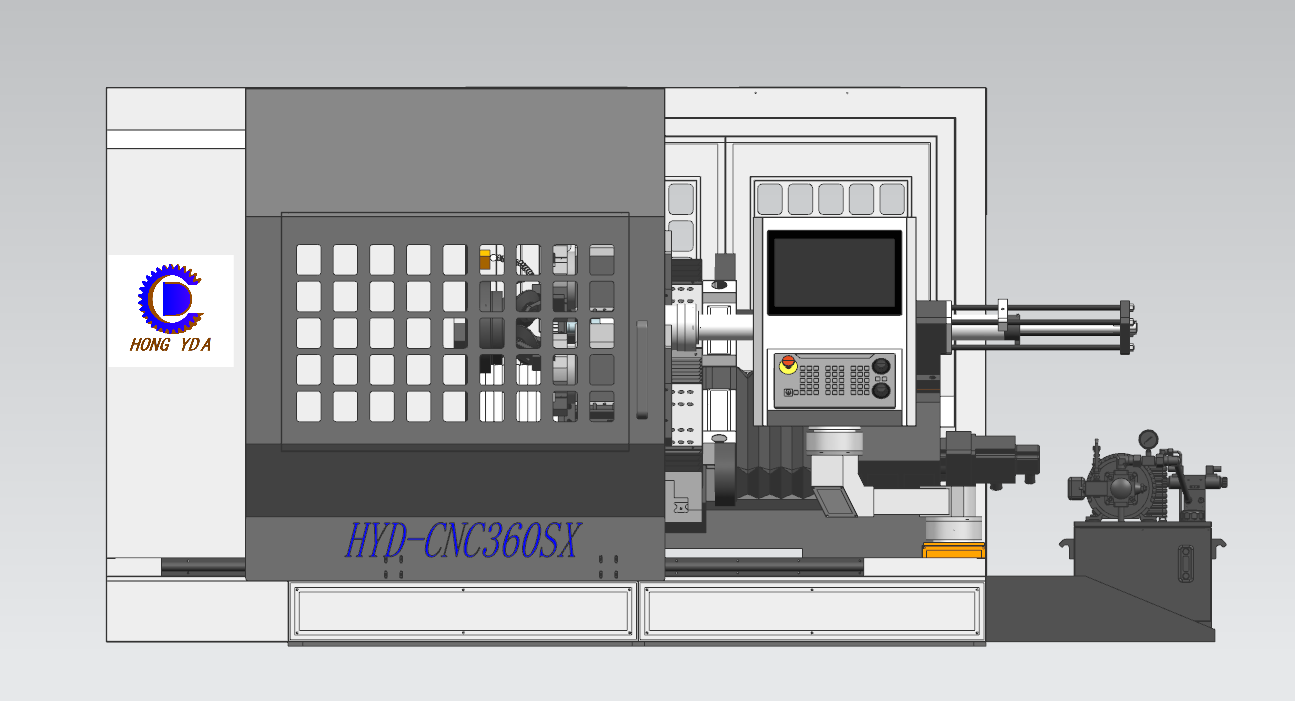

HYD-CNC360SX 加强型

功能描述

机床主要特点
1.HYD-CNC360SX数控强力旋压中心是一款功能强大,可加工产品范围广泛,结构坚固,设计与制造精度优越的旋压中心。机械结构采用三维总体设计,机床主体使用高强度铸件组合,结构紧凑合理的同时进行了旋压力的优化,滑台及系统设计采用90度模式。数字控制系统及运动驱动均采用广数980控制系统作为平台,功能强大,稳定性高。
2.HYD-CNC360SX数控强力旋压中心是一款功能强大,可加工产品范围广泛,结构坚固,稳定性高,设计与制造工艺优越的数控金属旋压加工中心。机械结构采用三维总体设计,机床主体使用高强度铸件组合,结构紧凑合理的同时进行了旋压力的优化。
3.HYD-CNC360SX数控强力旋压中心采用卧式双旋轮结构,可实现胚料Ф360mm内的弧形、锥形件、半球形、弹头形、变壁厚复杂曲面和具有突变结构的异型件,铝、铜、钢、有色金属等材料工件的普通旋压及剪切旋压成形。可以一次完成旋压、修边、翻边、滚压、整形等加工工序,同时具备芯模车修功能。
4.全数字伺服系统控制,编程简单,适用性强。机床采用广数980多轴伺服控制系统,全自动润滑,故障自动诊断和过载保护等功能。并实现轴联动,两轴直线插补,圆弧插补。纵、横向均采用伺服电机控制,通过光电编码器,将位置和速度检测信号反馈到控制系统,定位精确。
产品详细介绍

参数项目

单位

HYD-CNC360SX

过中托板最大直径

mm

360

最大料片直径

mm

360

双心距(主轴中心至尾顶中心距离)

mm

450

主电机

kW

11

X/X1轴行程

MM

单边180

X/X1轴最大推力

KN

40

X/X1轴最大移动速度

mm/min

4500

Z轴行程

MM

350

Z轴最大推力

KN

54

Z轴最大移动速度

mm/min

4500

主轴转速

rpm

50-2000

最大尾顶力

KN

20

尾顶行程

mm

600

刀具数量(旋轮)

6+6

加工铝材厚度

mm

0.5-8

加工普通钢材厚度

mm

0.5-4.5

加工不锈钢厚度

mm

0.5-4

机床外形尺寸

mm

3700*1900*1900

主轴法兰连接方式

GB

A2-8

机床重量

KG

6000

该设备特点 高刚性 高精度 耐用性强 整体框架结构
